◆ PDH-シリーズ本体紹介

シャーレ自動搬送装置つき PDH521T9 FAST&ACCURATE

同時に105枚のシャーレをセットでき、PSFシリーズと連携して100シャーレ/時間のコロニーカウントが可能。各種カスタマイズにも対応。

主な特徴

  • 時間節約
    ダブルロボットアーム搭載により、100シャーレ/時間の高速測定を実現。
    ほかの作業中や休憩時に計測を終了します。
  • 省力化
    シャーレをセットして、後はボタンを押すだけで簡単に全自動でコロニー計算を行います。
    また、計測レポートの自動出力も可能です。
  • 信頼性アップ
    シャーレセット、サンプル情報、計測条件入力などが自動化されることにより、ヒューマンエラーを減らすことができるため、一定の安定した計測を実現します。
  • 大量サンプル対応
    105シャーレの同時搭載が可能です。
    300シャーレもしくはそれ以上のサンプル数にもカスタマイズ対応できます。
  • サンプル管理、設定が楽々
    QRコードなどによるサンプル管理や計測条件等の入力が可能。
    また、種類や計測条件が異なるサンプルを混在させることもできます。

21枚のシャーレをまとめて一気に装置へセット可能!

左右の回転テーブルが同期して回転することにより、シャーレのセットミスや取り違いを防ぐ構造になっています。

自動測定・サンプル管理

複数のサンプルを特定の計測条件を基に連続自動計測できるように構成されているのが特長です。 計測スピードは1時間当たり100枚。 また、各シャーレの蓋にQRコードなどを貼ることにより、サンプル名、ロット情報、計測情報などの自動入力ができます。 QRコードなどを使わない場合でも、入力アシスト機能や、連続コピー機能により簡単にサンプル名、ロット情報、計測条件を入力することが可能です。

シャーレ蓋の自動開閉

シャーレ蓋の開閉は自動化されています。 シャーレ蓋を取ることにより、蓋裏の結露、印字跡、バリ、マーカー跡、シールなどがある場合でも高精度な計測が可能です。

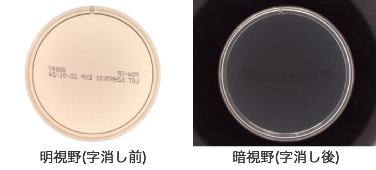

多彩な照明手法

シャーレの皿部分にマーカー跡や印字跡があっても、照明手法により映らないようにすることができ、高精度な計測を実現します。

閾値設定

計測条件ごとに許容するコロニー数の上限や下限を設定できます。 これにより、NGサンプルをいち早く確認できます。 また、サンプルの原画像や結果画像を保存することができ、確認や再計測も可能です。

ネットワークによる遠隔操作

ネットワーク上の記憶装置にデータを保存することができます。 また、ネットワークによる遠隔データの確認も可能です。 計測中でも、計測済みの測定結果を確認することができます。

計測ユニットを選択可能

サンプルに合わせて300~2000万画素のカメラを搭載した計測ユニットを選択いただけます。 PSFシリーズは、最高精度のコロニー計測機能を満足させる高度な画像処理機能を搭載。 予め計測条件を登録しておくことにより、任意のシャーレに任意の計測条件で計測することが可能です。

特注対応可能

ファクトリオートメーションで培った技術力により、各種カスタマイズ対応可能です。
下記以外のカスタマイズについてもお気軽にお問い合わせください。

600枚など多シャーレ対応

600枚以上の場合でもご相談ください。

各種シャーレ対応可能

φ90mm円形シャーレだけでなく、各種シャーレに対応可能です。

主要仕様

型式 PDH-521T9
本体寸法 W1,100 x D960 X H1,850 mm
重量 約410Kg
電源 AC φ3,200、D種接地工事必須
システム構成 本体、計測ユニット、制御用PC、ディスプレイ
本体正面操作モニタ 10インチカラータッチパネル
ターレット シャーレ投入用、排出用各1
各ターレットに5ラック搭載、各ラックの最大搭載シャーレ数は21枚。
最大サンプル数 105シャーレ(600シャーレまでカスタマイズ可能)
計測対象 シャーレ上の生菌コロニー、プラークなど
計測速度 最大100シャーレ / 時間
シャーレ識別 バーコードもしくはQRコードリーダー機能内蔵、手動入力可能
コロニーカウンター 写真化学PSF-1100/2100/5100/7100から選択
カメラタイプ カラーCMOSカメラ
カメラ画素数 300~2000万
計算分解能 29~67μm
制御用PCスペック 計測ユニットの型式による
動作環境 温度10℃~35℃、湿度40%~70%
設置する床は異常な振動がなく、できる限り埃・ごみの少ない場所を選定ください。

※ コロニーカウンターの型式による

オプション

バリデーションプレート

装置にセットするだけで、一気に搬送から計測の検証ができます。

HEPAフィルタ / ファンフィルタ

各種フィルタ、ファンユニットについては気軽にお問い合わせください。

殺菌灯

各種殺菌灯 / 滅菌灯については気軽にお問い合わせください。
